監控系統安裝工藝標準

發布者:昆明華藝建筑裝飾設計工程有限公司  發布時間:2017-05-04  閱讀:3348次
內容摘要:監控系統安裝工藝標準
監控系統安裝工藝標準
操作工藝

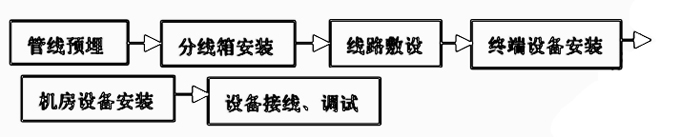

1.1 工藝流程
1.2.1 分線箱安裝
1.2.1.1 箱體板與框架應與建筑物表面配合嚴密。安裝在地面預留洞內的箱體應能使地面蓋板遮蓋嚴密、開啟方便。嚴禁采用電焊或氣焊將箱體與預埋管口焊在一起。
1.2.1.2 明裝壁掛式分線箱、端子箱時,先將引線與盒內導線用端子作過渡壓接,然后將端子放回接線盒。找準標高進行鉆孔,埋入脹管螺栓進行固定。要求箱底與墻面平齊。
1.2.1.3解碼器箱通常安裝在現場攝像機附近,可安裝在吊頂內,但要預留檢修口,室外安裝時要具有良好的防水性。
1.2.2 線路敷設
1.2.2.1 布放線纜應排列整齊,不擰絞,盡量減少交叉,交叉處粗線在下,細線在上,不同電壓的線纜應分類綁扎。
1.2.2.2 管內穿入多根線纜時,線纜之間不得相互擰絞,管內不得有接頭,接頭必須在線盒(箱)處連接。
1.2.2.3 線管不便于直接敷設到位時,線管出線終端口與設備接線端子之間,必須采用金屬軟管連接,不得將線纜直接裸露。
1.2.2.4 進入機柜后的線纜應分別進入機架內分線槽或分別綁扎固定。
1.2.2.5 所敷設的光纜應預先核對長度,應根據施工圖的敷設長度來選配光纜。 1.2.2.6 引至攝像機終端的線纜應留有一米的余量,攝像機的同軸電纜和電源線及控制線均應固定,不應用與終端攝像機的插頭承受電纜自重。 1.2.2.7所敷設的線纜兩端必須做標記。
1.2.3 終端設備安裝
1.2.3.1 攝像機護罩及支架的安裝應符合設計要求,固定要安全可靠,水平和俯、仰角應能在設計要求的范圍內靈活調整。
1.2.3.2 攝像機應安裝在監視目標附近不宜受外界損傷的地方,安裝位置不應影響現場設備運行和人員正常活動。安裝高度,室內應距地面2.5~5 米或吊頂下0.2 米處,室外應距地面3.5~10米,不低于3.5 米。
1.2.3.3 攝像機需要隱蔽時,可設置在頂棚或墻壁內,鏡頭應采用針孔或棱鏡鏡頭;電梯內攝像機應安裝在電梯廂頂部、電梯操作處的對角處,并應能監視電梯內全景。
1.2.3.4 在搬運和安裝攝像機過程中,嚴禁打開鏡頭蓋。
1.2.4 機房設備安裝
1.2.4.1 電視墻的底座應與地面固定,電視墻安裝應豎直平穩,垂直偏差不得超過1%o 多個電視墻并排在一起,面板應在同一平面上并與基準線平行,前后偏差不大于3mm,兩個機架間縫隙不得大于3mm。安裝在電視墻內設備應牢固、端正;電視墻機架上的固定螺絲、墊片和彈簧墊圈均應緊固不得遺漏。
1.2.4.2 控制臺安裝位置應符合設計要求?刂婆_安放豎直,臺面水平;附件完整,無損傷,螺絲緊固,臺面整潔無劃痕,臺內接插件和設備接觸應可靠,安裝應牢固,內部接線應符合設計要求,無扭曲脫落現象。
1.2.4.3 監視器應安裝在電視墻或控制臺上。其安裝位置應使屏幕不受外來光直射;監視器、矩陣主機、長時延錄像機、畫面分割器等設備外部可調節部分,應暴露在控制臺外便于操作的位置。
1.2.5 設備接線調試
1.2.5.1 接線前,將已布放的線纜再次進行對地與線間絕緣搖測。
1.2.5.2 機房設備采用專用導線將各設備進行連接,各支路導線線頭壓接好,設備及屏蔽線應壓接好保護地線。接地電阻值不應大于4Ω;采用聯合接地時,接地電阻值不應大于1Ω。
1.2.5.3 攝像機安裝前,應先調節好光圈、鏡頭,再對攝像機進行初裝,經通電試看、細調,檢查各項功能,觀察監視區的覆蓋范圍和圖像質量,符合要求后方可固定。
1.2.5.4 安裝完后,對所有設備進行通電聯調,檢測各設備功能及攝像效果,完全達到功能和視覺效果要求后,方可投入使用。
